Çevresel Korumalı Soğutma Kutuları

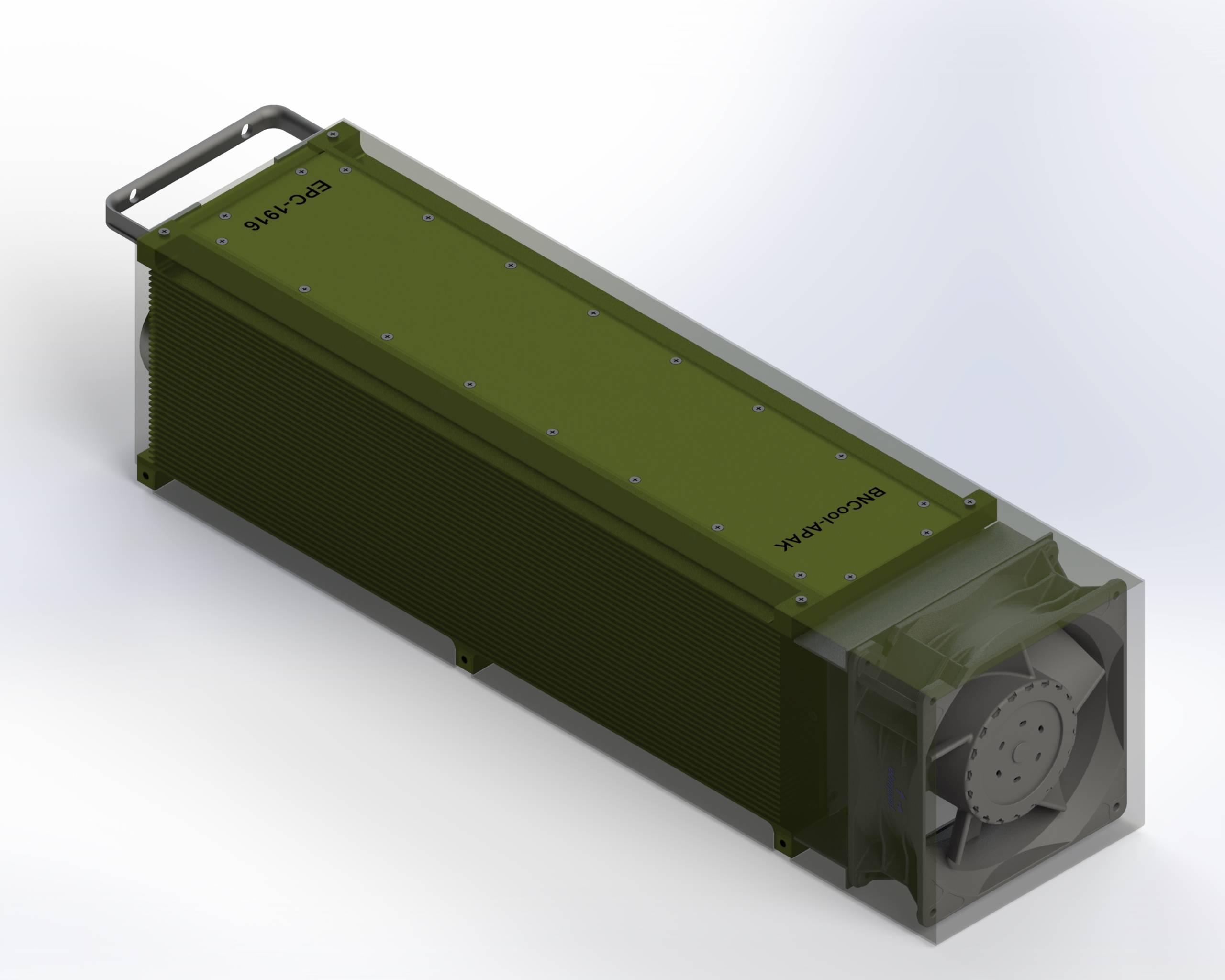

EPC-1916/32 Çevresel Koruma ve Soğutma Kutuları (Environmental Protection and Cooling) 200/400W Güç harcasına sahip modüllerin, IP-65 standardına uygun şekilde kutulanması için tasarlanmış ısı borulu bir soğutma modülleridir.

EPC-1916 yaklaşık 300x85x40 mm boyutlarında bir modülü korumak için tasarlanmıştır. Farklı boyutlarda ve güç harcamalarındaki birimler için özelleştirilebilecektir.

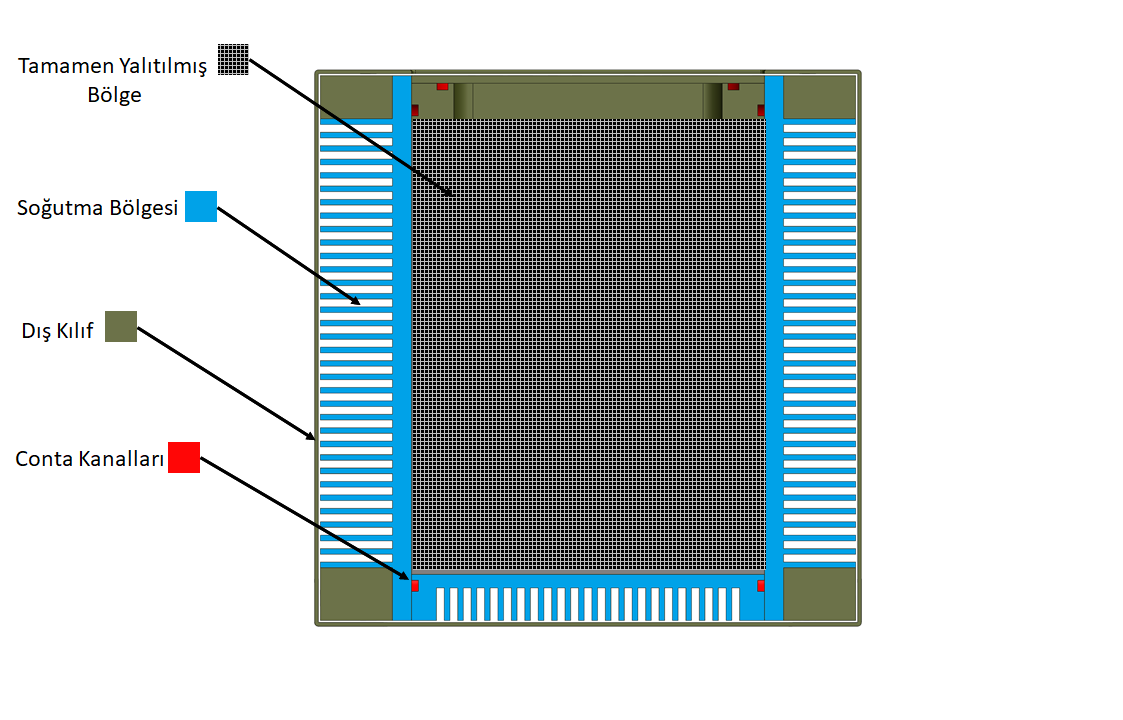

EPC-1916/32 Çevresel Koruma ve Soğutma Kutuları iç içe geçmiş iki kap gibi düşünülebilecek iki ana bölmeden oluşur:

1. Tamamen Yalıtılmış Bölge: Korunması/soğutulması istenen modül EPC-1916/32 biriminin iç kısmında yer alan bölmeye yerleştirilmiştir. Bu bölge iletken conta ile yalıtılmış olup toz ve suya karşı tamamen korumalıdır. Bu bölgenin sadece bir yüzeyi dış dünyaya temas etmekte olup birim konnektörleri, devre kesici ve LED’ler bu yüzeyine yerleştirilmiştir. Diğer yüzeyler Soğutma Bölgesi’ne bakmaktadır. İç ortamda bulunan modülün duvarlarından alınan ısı, ısı boruları ile soğutma bölgesine transfer edilmektedir.
2. Soğutma Bölgesi: Modülün yer aldığı yalıtılmış bölgeden ısı boruları ile Soğutma Bölgesi’ne aktarılan ısı akısı bu bölgede yer alan finler ve bunlar üzerine üflenen hava ile dışarıya aktarılır. IP-65 Fan ile üflenen havanın giriş ve çıkışları RF yalıtım için metal bal peteği ve toz için toz filtreleri ile dış ortamdan izole edilmiştir.

EPC çevresel koruma ve soğutma kutuları iç ortam için tasarlanmış birimlerin dış ortamda çalışabilmesi için oluşturulmuş ve gereksinimlere göre özelleştirilebilen yapılardır.

Daha fazla bilgi ve broşür için lütfen bize ulaşın: info@bncool.com.tr
